Perancangan Basis Data - Membuat ERD Kasus Puskesmas

KASUS PUSKESMAS

Sebuah puskesmas mempunyai beberapa dokter, baik dokter umum maupun spesialis. Masing-masing dokter menangani banyak pasien. Sebelum diperiksa oleh dokter, pasien harus mendaftar ke bagian administrasi untuk menyerahkan data diri, mendapatkan nomer antrean dan membayar biaya pendaftaran. Data pasien yang didapat di bagian administrasi akan diberikan ke dokter yang bertugas. Setelah nomor antrean dipanggil, pasien akan diperiksa oleh dokter. Satu pasien dapat diperiksa oleh beberapa dokter sesuai situasi dan kondisi pasien yang bersangkutan. Setelah pasien selesai diperiksa, dokter akan membuat resep obat yang akan diserahkan ke apotek. Kemudian pasien tinggal mengambil obat dan membayarnya ke apotek.

PENYELESAIAN

LANGKAH 1 : Menentukan Entitas

·         Pasien è No_Pendaftaran, Nama_Pasien, Umur_Pasien, Jenis_Kelamin, Alamat, Telpon, Penyakit

·         Administrator è Kode_Petugas, Nama_Petugas, Jam_Jaga

·         Apotek è Kode_Obat, Nama_Obat, Harga

·         Dokter è ID_Dokter, Nama_Dokter, Spesialis, Jadwal_Kerja

LANGKAH 2 : Menentukan Relasi dengan Matriks Relasi

	Pasien	Administrator	Dokter	Apotek
Pasien		Mendaftar	Diperiksa	Mengambil
Administrator	Melayani		Menyerahkan data
Dokter	Memeriksa	Menyimpan data		Memberi resep
Apotek	Memberi		Menggunakan resep

LANGKAH 3 : Menggambar ERD Sementara

Deskripsi Permasalahan :

1.      Masing-masing bagian mempunyai petugas.

2.      Seorang petugas hanya bertugas pada satu bagian.

3.      Setiap pasien hanya dapat medaftar ke satu administrator.

4.      Setiap administrator dapat melayani banyak pasien

5.      Setiap administrator dapat memberikan data ke beberapa dokter

6.      Setiap dokter bisa memeriksa beberapa pasien.

7.      Setiap pasien bisa diperiksa oleh lebih dari satu dokter

8.      Setiap dokter memberikan resep obat ke satu petugas apotek

9.      Apotek memberikan obat ke beberapa pasien

LANGKAH 4 : Mengisi Kardinalitas

LANGKAH 5 : Menentukan Kunci Utama

Kunci utama (Primary Key) : No_Pendaftaran, Kode_Petugas, Kode_Obat, ID_Dokter

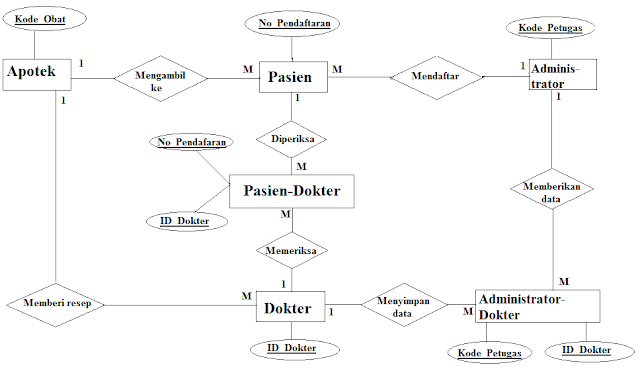

LANGKAH 6 : Menggambarkan ERD Berdasarkan Kunci

Karena ada dua relasi many-to-many pada ERD sementara, yaitu antara Pasien dan Dokter, serta Administrator dan Dokter. Oleh karena itu dibuatkan entitas baru yaitu Pasien-Dokter dan Administrator-Dokter. Kunci utama Pasien-Dokter  adalah gabungan No_Pendaftaran  dan ID_Dokter. Kunci utama Administrator-Dokter adalah gabungan Kode_Petugas dan ID_Dokter.

LANGKAH 7 : Menentukan Atribut yang Diperlukan

LANGKAH 8 : LRS yang Terbentuk

= = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
